陶瓷内衬复合管详细介绍

发布者：流化床锅炉水冷壁防磨发布时间：2011-02-20访问量：688

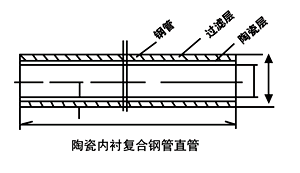

　　陶瓷内衬复合钢管是国家“八六三”计划由北京科技大学研制成功，在我公司进行了科技中试并率先实现了产业化生产，是具有国际先进水平的复合新材料。陶瓷内衬复合钢管从内到外由陶瓷屋、过渡层和钢管层组成。陶瓷屋是由2600℃以上的熔融氧化铝在离心力的作用下，均匀复合在钢管内壁后凝固形成的致密、光滑与钢管牢固地结合在一起。
　　 陶瓷内衬复合钢管具有优异的耐磨、耐热、抗机械和热冲击性能，容易焊接和安装，特别适用于磨损、冲刷严重的物料输送场合，如燃煤发电、冶金、煤炭、矿山、地质等行业的物料管道输送。据电力、煤炭、冶金等工业部门多年的使用情况，与普通无缝钢管相比，陶瓷内衬复合钢管的使用寿命成十倍地增长，可以替代、合金管，有机材料衬管等，是一种理想的高耐磨、耐高温管道。
　　 该产品于九四年分别通过了冶金部和电力部的成果和产品鉴定（冶金部93冶科成鉴字372号、电力部94电产鉴字30号）。是国家“863”高技术新材料专家委员会重点支持和推广项目，并被国家科委列入九五年国家级火炬计划。

一、性能

表一：陶瓷内衬复合钢管耐磨性

喷砂对比试验（siC砂） 30%siO2泥浆冲刷对比试验
材料 体积减少 材料 体积损失
97%氧化铝管 0.0025 45号钢 25
陶瓷内衬复合钢管 0.0022 陶瓷内衬复合钢管 3
表二：陶瓷内衬复合钢管耐酸度（按耐酸陶瓷标准ZBG94003-86）
材料 10%HCL+10%H2SO4+10%HN03在90℃加热5小时
耐酸陶瓷 80%
陶瓷内衬复合钢管 96-98%
表三：陶瓷内衬复合钢管耐腐蚀性（按不锈钢测试标准）　　温度２０℃
材料 10%HCL(g/m2h)

10%H2SO4(g/m2h)

 30%醋酸(g/m2h) 30%NaOH(g/m2h)
不锈钢1Cr18Ni9T1 0.1-1 3-4 0.1 0.1
陶瓷内衬复合钢管 0.08-0.1 0.147 0.028 0
表四：陶瓷内衬复合钢管的物理机械性能
项目数据
材料		 强度
HV
kg/mrn2		 压溃强度MPa 表面质 陶瓷层密度g/cm3 抗压剪切强度（层间结合强度）MPa 抗机械冲击（机械能50J点接触管体陶瓷产生裂纹时冲击次数） 抗热震性（加热淬水三次陶瓷层出现裂纹的温度
碳钢管 149 411
陶瓷内衬复合钢管 1100-1400 300-350 光滑 3.85-3.9 15-20 15 900

二、产品特点

1、耐磨性好
　　 陶瓷内衬复合钢管内层为刚玉陶瓷，莫氏硬度在9.0以上，相当于HRC90以上，因此对电力、煤炭、矿山所输送的任何介质均有高耐磨性。

2、运行阻力损失小
　　 陶瓷内衬复合钢管经权威单位进行输灰阻力特性测试，结果如下：

对比管材 绝对粗造度（△） 相对粗造度(△/D) 清水阻力系数
水力输送 气力输送 水力输送 气力输送
普通管材 0.119 1.2 7.935×10-4 1.343×10-3 0.0195
陶瓷内衬复合钢管 0.0118 0.195 7.935×10-4 1.34×10-3 0.0193

3、工程造价低
陶瓷内衬复合钢管因重量轻，使用寿命提高，从而使支吊架费用，搬运费用减少，陶瓷复合钢管的工程总造价与铸石管相当，与耐磨钢管相比工程造价下降20-30%。
4、耐温性能好
陶瓷内衬复合钢管能在-50℃～+900℃温度范围内长期正常运行，材料线膨张系数6～8×10-6/℃。
5、安装施工方便
产品重量轻，与同内径的其它管材相比，可节约钢材20-30%，且具有耐热与耐机械冲击等良好的综合性能，可采用焊接、法兰、快速等连接方式，施工安装方便，可减少安装费用。

三、运输及安装注意事项

1、陶瓷同衬复合管其硬度高，韧性好，但在搬运、安装过程中要轻搬轻放，避免严惩碰撞，特别是要避免金属器械直接接触或撞击端面陶瓷层。
2、弯管安装具有方向性，安装弯管时，弯管表面箭头指示方向须与输送介质流动方向一致，其弯管较长一端为出口方向。
3、安装管道时，管道与管道中心线要对正，高低要调平，确保两端面对接准确。两端面错位置要控制在1.0毫米以内。
4、采用柔性管道连接安装管道时，柔性管接套内两端插入长度要调整对称，由于复合管热膨胀系数约为钢的1/3左右，因此伸缩间隙可减少至3～5mm。
5、采用法兰连接时，其法兰端面须与复合管端面平齐。
6、由于复合管焊接性能优良，因此管道连接方式变可采用焊接方式进行，但在焊接时，其坡口采用45°-60°"V"型坡边P为2-4mm，不留间隙，宜采用小电流断续焊接。

四、产品规格
序号
钢管直径mm
钢管壁厚mm
总壁厚mm
理论重量kg/m
1
68
6
9
12.17
8
11
14.61
9
12
15.75
2
89
6
9
16.47
8
11
19.94
9
12
21.60
3
95
6
9
17.69
8
11
21.46
9
12
23.27
4
102
8
11
23.24
9
12
25.22
10
13
27.15
5
108
8
11
24.76
9
12
26.89
10
13
28.97
6
114
8
11
26.28
9
12
28.56
10
13
30.79
7
121
8
11
28.06
9
12
30.51
10
13
32.91
8
127
8
11
29.58
9
12
32.18
10
13
37.73
9
133
8
11
31.11
9
12
33.85
10
13
36.55
10
146
8
11
34.41
9
12
37.47
10
13
40.49
11
159
8
11
37.71
9
12.5
42.36
10
14
46.92
12
168
8
11
39.99
9
12.5
44.95
10
14
49.82
13
180
8
11
43.04
9
12.5
48.41
10
14
53.68
14
194
8
11
46.59
9
12.5
52.44
10
14
58.19
15
219
9
12
57.80
10
13.5
64.44
11
14.5
69.19
16
245
9
12
65.05
10
13.5
72.56
12
16
85.31
17
273
9
12
72.84
10
13.5
81.32
12
16
95.71
13
299
9
12
80.08
10
18.5
89.44
12
16
105.36
19
325
9
12
87.32
10
13.5
97.57
12
16
115.02
20
377
12
16
134.33
14
18
151.34
21
402
12
16
143.61
14
18
161.85
22
426
12
16
152.52
14
18
171.95
23
488
12
16
172.57
14
18
194.66



24
500
12
16
180.00
14
18
203.07



25
530
12
15
191.37
14
18
215.69
16
20
240.05
26
630
12
16
228.27
14
18
257.76
16
20
287.05
27
720
12
16
261.19
14
18
295.61
16
20
329.34
28
835
12
16
304.39
14
18
343.99
16
20
383.39
29
920
12
16
335.95
14
18
379.74
16
20
423.34
30
1020
14
18
421.81
16
20
470.33
18
22
518.66
31
1120
14
18
463.87
16
20
517.33
18
22
570.59
32
1220
14
18
505.93
16
20
564.32
18
22
622.52
33
1320
14
18
548.00
16
20
611.32
18
22
674.44
34
1420
14
18
590.06
16
20
658.32
18
22
726.37
35
1500
14
18
623.71
16
20
659.91
18
22
767.91
注：1、本表钢管规格参用标准GB8163-87，材质为10#、20#钢
　　2、表中公称通径为本公司产品实际通径尺寸，供选用者参考
　　3、其余规格根据用户要求生产
　　4、陶瓷层厚度通常为2.5-6mm

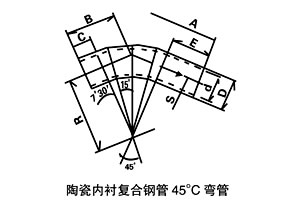

序号 钢管直径mm 壁厚mm 总壁厚mm 半径mm 出口长度mm 进口长度mm 加长mm 理论重量
C E
1 68 6 9 350 445 295 1500 300 8.82
8 11 10.59
9 12 11.42
2 89 6 9 450 486 336 150 300 13.23
8 11 16.02
9 12 14.35
3 95 6 9 450 486 336 150 300 14.21
8 11 17.24
9 12 18.70
4 102 8 11 500 507 357 150 300 19.25
9 12 21.25
10 13 22.88
5 108 8 11 500 507 357 150 300 20.87
9 12 22.66
10 13 24.41
6 114 8 11 550 528 378 150 300 23.18
9 12 25.19
10 13 27.16
7 121 8 11 600 549 399 150 300 25.86
9 12 28.11
10 13 30.32
8 127 8 11 600 549 399 150 300 27.25
9 12 29.65
10 13 31.99
9 133 8 11 650 569 419 150 300 29.88
9 12 32.51
10 13 35.11
10 146 8 11 700 590 440 150 300 34.40
9 12 37.46
10 13 40.48
11 159 8 11 750 611 461 150 300 39.18
9 12.5 44.01
10 14 48.75
12 168 8 11 800 631 481 150 300 43.12
9 12.5 48.47
10 14 53.72
13 180 8 11 900 673 523 150 300 49.79
9 12.5 56.00
10 14 62.10
14 194 8 11 900 673 523 150 300 53.90
9 12.5 60.67
10 14 67.32
15 219 9 12 1000 814 614 200 400 79.96
10 13.5 89.15
11 14.5 95.75
16 245 9 12 1100 856 656 200 400 95.23
10 13.5 106.22
12 16 124.89
17 273 9 12 1200 897 697 200 400 112.35
10 13.5 125.43
12 16 147.65
18 299 9 12 1300 938 738 200 400 129.81
10 13.5 144.98
12 16 170.79
19 325 9 12 1300 1038 788 250 500 154.65
10 13.5 172.80
12 16 203.70
20 377 12 16 1400 1080 830 250 500 248.45
14 18 279.91
21 402 12 16 1400 1080 830 250 500 265.62
14 18 299.35
22 426 12 16 1500 1121 871 250 500 294.07
14 18 331.54
23 480 12 16 1500 1121 871 250 500 332.73
14 18 375.32
24 500 12 16 1600 1163 913 250 500 361.20
14 18 407.49
25 530 12 16 1600 1163 913 250 500 383.88
14 18 432.67
16 20 484.54
26 630 12 16 1900 1287 1037 250 500 511.84
14 18 577.96
16 20 643.64
27 720 12 16 1900 1287 1037 250 500 586.78
14 18 662.83
16 20 738.47
28 835 12 16 1900 1287 1037 250 500 682.52
14 18 771.32
16 20 859.66
29 920 12 16 2000 1428 1128 300 600 830.07
14 18 938.26
16 20 1045.99
30 1020 14 18 2000 1428 1128 300 600 1042.21
16 20 1162.09
18 22 1281.51
31 1120 14 18 2240 1528 1228 300 600 1233.56
16 20 1375.73
18 22 1517.36
32 1220 14 18 2440 1611 1311 300 600 1424.89
16 20 1589.33
18 22 1753.25
33 1320 14 18 2640 1694 1394 300 600 1629.45
16 20 1817.73
18 22 2005.41
34 1420 14 18 2840 1776 1476 300 600 1847.20
16 20 2060.89
18 22 2273.92
35 1500 14 18 3000 1843 1543 300 600 2030.92
16 20 2266.02
18 22 2500.46
注：1、图中箭头所指方向为出口方向，以下同
　　2、弯曲半径通常为钢管直径的1.5-5倍以下同
　　3、其余规格可根据用户要求生产
　　4、连接方式采用焊接、法兰连接、柔性管接头连接
序号 钢管直径mm 壁厚mm 总壁厚mm 半径mm 出口长度mm 进口长度mm 加长mm 理论重量kg/m
C E
1 68 6 9 350 650 500 150 300 12.16
8 11 14.61
9 12 15.75
2 89 6 9 450 750 600 150 300 19.05
8 11 23.07
9 12 24.99
3 95 6 11 450 750 600 150 300 20.46
8 12 24.83
9 12 26.92
4 102 8 11 500 800 650 150 300 28.71
9 12 31.16
10 13 33.54
5 108 8 11 500 800 650 150 300 30.59
9 12 33.22
10 13 35.79
6 114 8 11 550 850 700 150 300 34.53
9 12 37.53
10 13 40.46
7 121 8 11 600 900 750 150 300 39.07
9 12 42.48
10 13 45.83
8 127 8 11 600 900 750 150 300 41.19
9 12 44.81
10 13 48.36
9 133 8 11 650 950 800 150 300 45.76
9 12 49.79
10 13 53.77
10 146 8 11 700 1000 850 150 300 53.32
9 12 58.06
10 13 62.74
11 159 8 11 750 1050 900 150 300 61.40
9 12.5 68.97
10 14 76.39
12 168 8 11 800 1100 950 150 300 68.25
9 12.5 76.71
10 14 85.02
13 180 8 11 900 1200 1050 150 300 80.21
9 12.5 90.22
10 14 100.04
14 194 8 11 900 1200 1050 150 300 86.63
9 12.5 97.73
10 14 108.45
15 219 9 12 1000 1400 1200 200 400 125.47
10 13.5 139.89
11 14.5 150.20
16 245 9 12 1100 856 656 200 400 151.43
10 13.5 168.91
12 16 198.59
17 273 9 12 1200 897 697 200 400 181.00
10 13.5 202.08
12 16 237.84
18 299 9 12 1300 1700 1500 200 400 211.57
10 13.5 236.30
12 16 278.36
19 325 9 12 1300 1700 1500 250 500 243.80
10 13.5 257.78
12 13 303.89
20 377 12 16 1400 1900 1650 250 500 396.15
14 18 446.32
21 402 12 16 1400 1900 1650 250 500 423.52
14 18 477.31
22 426 12 16 1500 2000 1750 250 500 534.11
14 18 536.04
23 480 12 16 1500 2000 1750 250 500 604.65
14 18 587.39
24 500 12 16 1600 2100 1850 250 500 662.67
14 18 624.23
25 530 12 16 1600 2100 1850 250 500 703.58
14 18 783.04
16 20 852.48
26 630 12 16 1900 2400 2150 250 500 962.61
14 18 1071.99
16 20 977.28
27 720 12 16 1900 2400 2150 250 500 1103.96
14 18 1229.22
16 20 1136.75
28 835 12 16 1900 2400 2150 250 500 1284.64
14 18 1431.77
16 20 1357.77
29 920 12 16 2000 2600 2300 300 600 1357.77
14 18 1534.75
16 20 1710.97
30 1020 14 18 2000 2600 2300 300 600 1704.78
16 20 1900.88
18 22 2096.21
31 1120 14 18 2240 2600 2300 300 600 1874.77
16 20 2090.84
18 22 2306.09
32 1220 14 18 2440 3040 2740 300 600 2394.44
16 20 2670.78
18 22 2946.23
33 1320 14 18 2640 3240 2400 300 600 2765.70
16 20 3085.27
18 22 3403.83
34 1420 14 18 2840 3440 3400 300 600 3163.35
16 20 3529.29
18 22 3894.11
35 1500 14 18 3000 8600 3300 300 600 3500.50
16 20 3950.72
18 22 4309.81
注：1、图中箭头所指方向为出口方向，以下同
　　2、弯曲半径通常为钢管直径的1.5-5倍以下同
　　3、其余规格可根据用户要求生产
　　4、连接方式采用焊接、法兰连接、柔性管接头连接
